在如今高度自动化的时代，电子产品的性能和效率成为了工程师们关注的焦点。东芝的TB67H301FTG全桥直流电机驱动IC应运而生，以其卓越的技术和可靠性，成为众多应用的理想选择。无论是在机器人、家用电器、工业自动化，还是在其他需要精确控制和高效能驱动的领域，TB67H301FTG都展现出了强大的优势。

TB67H301FTG是一款采用Bi-CDMOS工艺制造的硅单片集成电路，专为全桥直流电机驱动而设计。其DMOS输出晶体管和低导通电阻工艺，使其在提供强大驱动能力的同时，具有极高的热效率。

1. 高性能驱动

• 电源电压：最高可达40V

• 输出电流：最高3A

• 直接PWM控制：支持PWM恒流控制，适应多种电机驱动需求

2. 多种操作模式

• 可通过IN1和IN2引脚选择顺时针（CW）、逆时针（CCW）、短刹车和停止四种操作模式，灵活应对不同应用场景。

3. 完备的保护机制

• 过流保护（ISD）：防止电流过大损坏电路

• 热关断保护（TSD）：防止过热导致的性能下降

• 欠压锁定（LVD）：确保电压过低时电路的安全

• 电源电压范围：4.5V至24V

• 控制信号输入电压：0V至5.5V

• 工作温度范围：-40°C至85°C

• 封装：P-WQFN24-0404-0.50-004，重量仅0.036g

1. 机器人技术

• 精确的PWM恒流控制使其在机器人关节驱动和运动控制中表现出色，提供平稳的操作和高效的能量使用。

2. 工业自动化

• 在工业自动化设备中，TB67H301FTG能够驱动各种直流电机，实现设备的高效运转和可靠控制。

3. 家用电器

• 在家用电器如吸尘器、洗衣机等应用中，TB67H301FTG提供了高效、安静的电机驱动方案，提升用户体验。

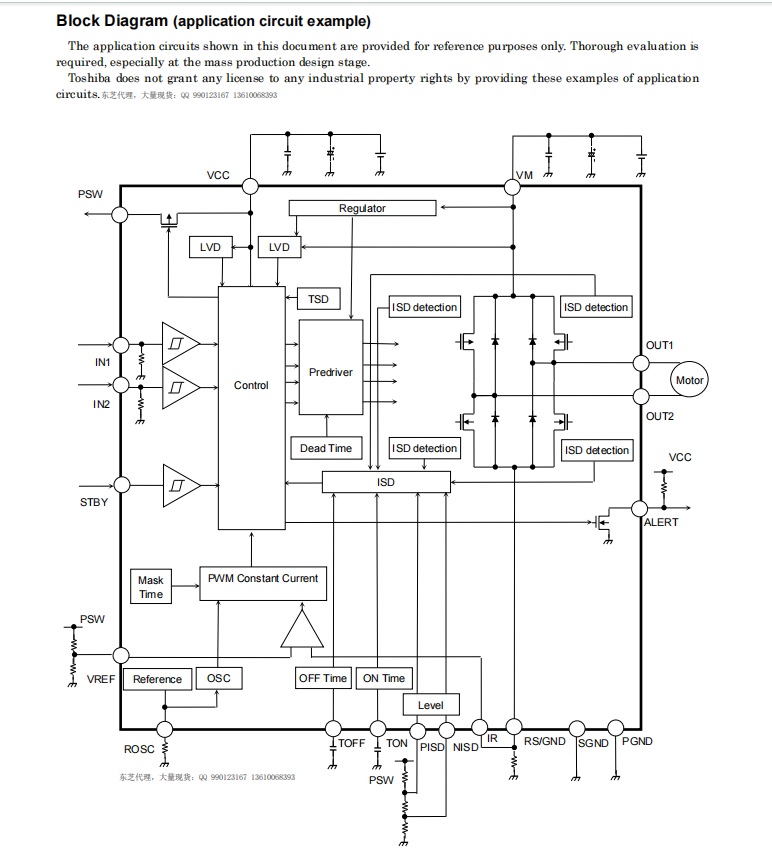

TB67H301FTG具有24个引脚，功能丰富，设计灵活。主要引脚功能如下：

• IN1和IN2：控制信号输入引脚，用于选择电机的运行模式

• STBY：待机输入引脚，低电平进入待机模式，降低功耗

• OUT1和OUT2：电机输出引脚，连接直流电机的正负端

• VCC和VM：电源引脚，分别为逻辑电路和电机提供电源

• RS/GND和PGND：地引脚，确保电路稳定运行

TB67H301FTG内置多种保护功能，确保电路在各种恶劣条件下的稳定性和安全性：

1. 过流保护（ISD）：在输出电流超过设定值时，电路会自动关闭输出，保护电机和驱动IC。

2. 热关断保护（TSD）：当芯片温度超过170°C时，电路会关闭输出，待温度降至安全范围后自动恢复。

3. 欠压锁定（LVD）：当电源电压低于设定值时，电路会关闭输出，防止因电压过低导致的不稳定情况。

东芝的TB67H301FTG全桥直流电机驱动IC以其强大的驱动能力、灵活的控制模式和完备的保护机制，成为各类应用的不二之选。无论您是从事工业自动化设备的开发，还是设计高性能的家用电器，TB67H301FTG都能满足您的需求，为您的产品提供强大的驱动支持。
