在不断发展的电子领域，电机控制始终是关键领域，尤其是在需要精确、高效和可靠的应用中。东芝的TC78S600FNG/FTG步进电机驱动IC为希望优化电机性能的工程师提供了一个强大的解决方案，适用于多种应用。本文从工程师的角度深入探讨TC78S600FNG/FTG的技术特点、优势以及潜在应用。
了解TC78S600FNG/FTGTC78S600FNG/FTG是一款PWM恒流型步进电机驱动IC，旨在通过正弦输入微步控制来驱动2相双极性步进电机。该芯片支持多种激励模式，包括1-2相、W1-2相、2W1-2相和4W1-2相激励，为工程师提供了根据特定应用需求调整电机运行的灵活性。
TC78S600FNG/FTG的主要规格包括：
电机电源电压 (VM)： 最高可达15V。
控制电源电压 (Vcc)： 2.7V至5.5V。
输出电流： 最高可达0.8A。
输出导通电阻： 1.2Ω（上下桥臂总和）。
工作温度范围： -20°C至85°C。
这些参数使得TC78S600FNG/FTG适用于从消费电子到工业自动化的广泛环境和应用。
功能和优势1. 高精度的微步控制：TC78S600FNG/FTG的微步控制功能是一大亮点，能够实现平滑且精确的电机运行。这在精确定位至关重要的应用中尤为有用，如医疗设备或数控机械。内置的微步****通过简单的时钟信号驱动，简化了复杂电机控制算法的实施，减少了工程师的开发时间。
2. 集成保护机制：东芝为TC78S600FNG/FTG配备了多项保护功能，确保在各种条件下可靠运行。这些功能包括过电流保护（ISD）、热关断（TSD）和欠压锁定（UVLO）。这些保护措施可防止驱动器和电机损坏，延长系统的使用寿命和可靠性。对于工程师来说，这意味着更少的电路故障顾虑，从而打造更坚固的设计。
3. 灵活的激励模式：能够选择不同的激励模式（1-2相、W1-2相、2W1-2相和4W1-2相）允许工程师根据应用的速度和扭矩要求优化电机性能。例如，4W1-2相模式在低速下提供更精细的控制和平滑的操作，这在精密光学设备或机械臂等应用中至关重要。

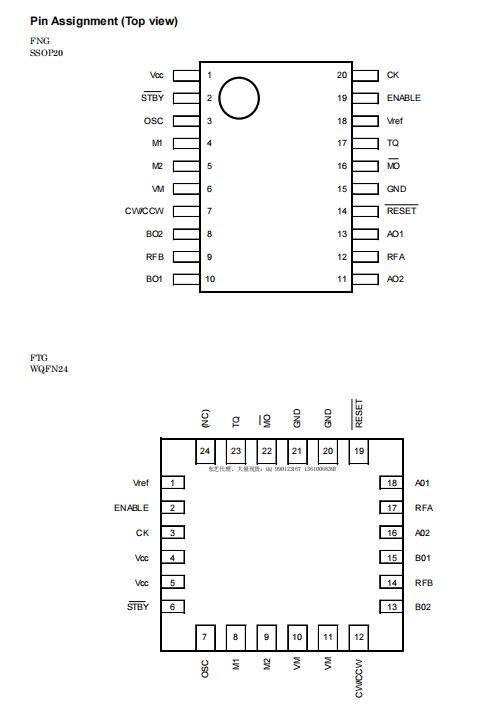

4. 紧凑高效的设计：TC78S600FNG/FTG提供两种封装类型：SSOP20和QFN24，典型重量分别为0.09g和0.03g。这些紧凑的封装使其能够轻松集成到空间受限的设计中，是紧凑型或便携设备的理想选择。此外，低输出导通电阻和高效的电源管理有助于降低热量产生，这对于热管理至关重要的高密度设计尤为关键。
实际应用TC78S600FNG/FTG的多功能性使其适用于广泛的应用：
3D打印机： 精确的微步控制可确保平滑且准确的层叠，提高打印质量。
相机云台： 微步控制带来的精细控制增强了相机云台的稳定性和运动精度。
机器人执行器： 其强大的保护功能和灵活的控制模式使其适用于驱动机器人关节和执行器，这些应用对精度和可靠性都有很高要求。
医疗设备： 在医疗诊断和成像设备中，TC78S600FNG/FTG的安静平稳运行是关键，可最大限度地减少可能影响敏感测量的噪音和振动。
对于负责设计高性能、可靠电机控制系统的工程师来说，东芝的TC78S600FNG/FTG步进电机驱动IC提供了精度、灵活性和保护功能的完美结合。其功能涵盖了从工业自动化到消费电子的广泛应用，使其成为工程师工具包中的宝贵组件。通过利用TC78S600FNG/FTG的先进功能，工程师可以在设计中推动创新，确保其应用不仅满足而且超越性能期望。
无论您是在开发下一代3D打印机，还是在创建精密医疗设备，TC78S600FNG/FTG都是很好的选择。
