在运动控制领域，精度和可靠性至关重要。东芝的TB67S179FTG单极步进电机驱动器作为一个强大的解决方案，专为需要高性能和适应性强的组件的工程师设计。本文深入探讨了TB67S179FTG的技术规格、特性和应用，提供了全面的概述，突出了其能力和在各种工程项目中的潜在用途。

TB67S179FTG是一款时钟控制的PWM斩波型2相单极步进电机驱动器。它采用东芝的BiCD（双极-CMOS-DMOS）工艺，使其能够在最大电压（VM）80V和高达1.5A的输出电流下工作。这些特性使其成为需要精确电机控制的高压、高电流应用的理想选择。

TB67S179FTG中集成的BiCD工艺提供了若干优势，包括：

• 高电压容忍度和高电流能力。

• 由于单片集成电路设计，减少了导通电阻。

TB67S179FTG提供多种步进分辨率设置，包括：

• 全步、半步（a和b）、四分之一步、1/8步、1/16步和1/32步分辨率。

• PWM控制的同步整流以实现恒定电流驱动。

• 通过外部组件可调的固定关断时间，确保针对特定应用的定制性能。

为了确保您的设计的寿命和可靠性，TB67S179FTG集成了若干保护功能：

• 热关断（TSD）、过流（ISD）和低电压（POR）错误检测功能。

• 错误检测反馈信号输出，允许实时监控和响应。

• 待机模式以降低功耗。

• 集成反向电流保护。

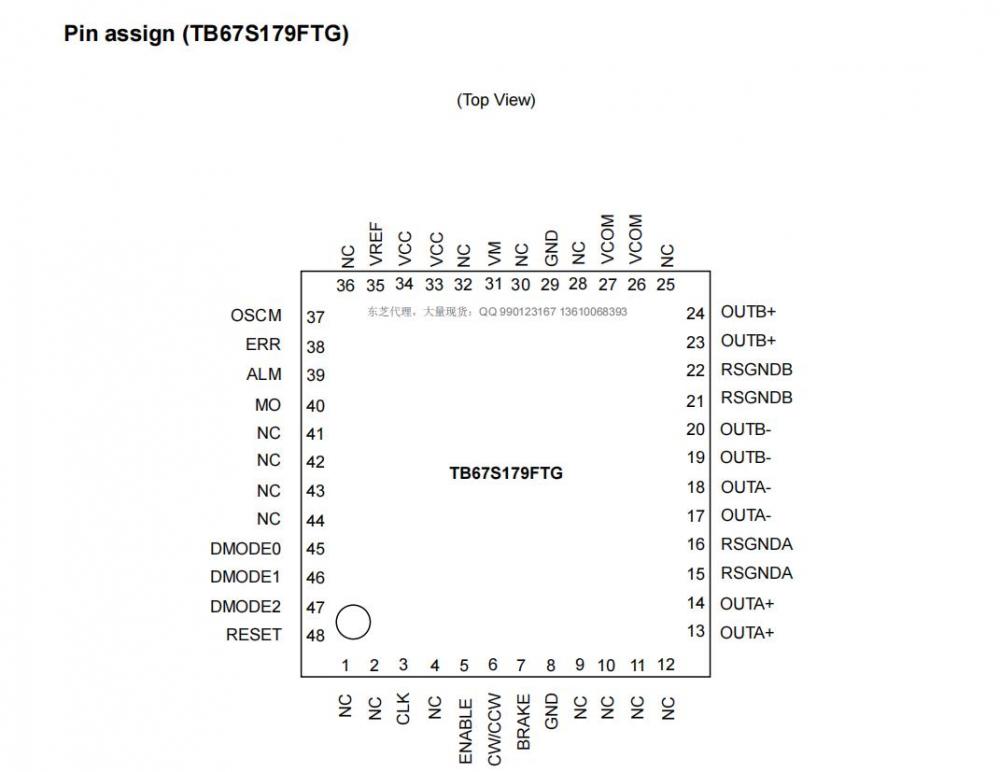

理解引脚配置对于将TB67S179FTG集成到您的项目中至关重要。该设备封装在一个48针VQFN封装中，主要引脚包括：

• CLK（引脚3）： 控制电机旋转速度，并按步进移动电机的电气角度。

• ENABLE（引脚5）： 管理电机输出的开/关状态。

• CW/CCW（引脚6）： 确定电机旋转方向。

• RESET（引脚48）： 将内部电气角度重置为初始位置。

为了获得最佳性能，请确保所有接地线在PCB上正确布线并在一个点终止。正确布置输出、VDD（VM）和GND走线对于避免短路和潜在损坏至关重要。

TB67S179FTG的多功能特性使其适用于各种应用，包括：

• 3D打印机： 高步进分辨率和电流控制能力允许精确的电机控制，对于制作详细的打印品至关重要。

• 机器人： 在机器人系统中，精确和可靠的运动控制是至关重要的。TB67S179FTG的先进特性确保了平稳高效的运行。

• CNC机器： CNC机械中的精度至关重要。TB67S179FTG提供了实现详细和准确加工所需的控制。

东芝的TB67S179FTG单极步进电机驱动器是寻求高性能、可靠和多功能电机控制解决方案的工程师的绝佳选择。其先进特性、稳健设计和保护功能使其成为广泛应用的理想选择。通过将TB67S179FTG集成到您的项目中，您可以实现更高的精度和效率，确保您的设计的成功和可靠性。

如需更多信息和讨论TB67S179FTG如何满足您的具体需求，请随时联系我们。我们随时为您提供支持和指导，帮助您充分发挥这一强大电机驱动器的潜力。
