显示技术的快速发展需要高性能、可靠且多功能的组件。东芝的TC358775XBG芯片，作为移动外围设备的基石，体现了这一需求。作为一款CMOS数字集成电路，TC358775XBG凭借其将DSI桥接到LVDS的能力脱颖而出，为工程师处理前沿显示解决方案提供了大量功能。

TC358775XBG是TC358764XBG/TC358765XBG的后续产品，通过与其前身的引脚兼容性确保了无缝集成。这款DSI到LVDS桥接芯片通过DSI链路推动LVDS兼容的显示面板，有效地促进了视频流输出。它在双链路LVDS模式下支持高达1920×1200分辨率、60fps，彰显了其轻松处理高清内容的能力。

• 可配置数据通道： 芯片支持1至4个数据通道，且数据通道0为双向支持。这种灵活性允许根据具体应用需求进行定制配置。

• 高比特率： 每通道最高比特率达1Gbps，确保快速的数据传输，对于高分辨率显示尤为重要。

• 多种视频输入格式： TC358775XBG可以处理多种视频格式，包括RGB565（每像素16位）、RGB666（每像素18位）、RGB666松散打包（每像素24位）和RGB888（每像素24位）。这种多功能性确保了与各种显示面板的兼容性。

• 强大的视频帧大小支持： 它支持单链路LVDS的视频帧大小最高达1600×1200，双链路LVDS则可达WUXGA（1920×1200），非常适合高清显示。

• 单链路和双链路支持： 芯片可以在单链路和双链路模式下运行，为设计和应用提供了灵活性。

• 高像素时钟频率： 支持单链路135MHz、双链路270MHz的最高像素时钟频率，确保视频输出的流畅和高质量。

• 东芝魔方算法： 这一创新功能使RGB666显示面板能达到接近RGB888面板的显示质量，在不牺牲性能的情况下优化视觉输出。

TC358775XBG在电源管理方面表现出色，这是现代电子设计中的关键因素：

• 低功耗： LVDS Tx块在135MHz时运行电压仅为1.8V，显著降低了功耗。此外，还包括通过STBY引脚激活的睡眠和待机模式等省电状态。

• 全面的系统控制： 芯片允许通过DSI链路进行主机配置，使用通用写入和读取数据包访问芯片的寄存器集。这便于根据具体需求进行轻松控制和定制。

鉴于其强大的功能集，TC358775XBG适用于各种应用，包括：

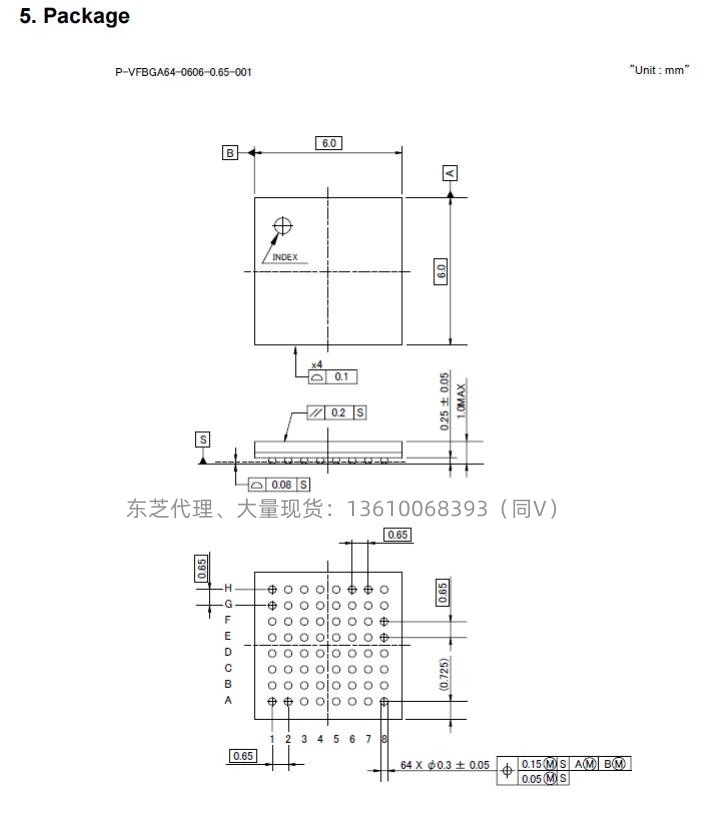

• 移动设备： 它紧凑的尺寸（BGA64封装为6.0mm x 6.0mm x 1.0mm）和高效的功耗使其非常适合智能手机和平板电脑，这些设备对空间和电池寿命有极高要求。

• 工业显示器： 芯片处理高分辨率输出的能力使其非常适合工业显示器，这些显示器需要精确和可靠的视觉表现。

• 汽车信息娱乐系统： 由于其高比特率和分辨率支持，TC358775XBG可以驱动先进的信息娱乐系统，提升用户体验，提供清晰和生动的显示效果。

东芝的TC358775XBG芯片在显示技术领域树立了创新的典范。其多功能性、高性能和高效的电源管理使其成为寻求推动显示解决方案边界的工程师的首选。通过将TC358775XBG集成到您的项目中，您可以确保尖端的性能和可靠性，将您的产品置于市场前沿。
